Formelsammlung

An innenbefüllbaren Baugruppen kann der Druckverlust mithilfe der Leckratenformel näherungsweise berechnet bzw. ermittelt werden.

Beim Vorhandensein einer Leckage und einer Beaufschlagung des Innenraum der Baugruppe mit negativen (Unterdruck) bzw. positiven (Überdruck) Prüfdruck entsteht ein Druckverlust in einem definierten Zeitraum. Der rechnerisch ermittelte Druckverlust pro Zeiteinheit ist als Näherungswert zu verstehen und muss an der Originalbaugruppe experimentell nachgestellt bzw. geprüft werden.

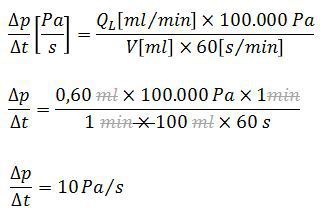

Bei der nebenstehenden Beispielrechnung ist der erwartete Druckverlust in 'Pa/s' gesucht. Auf Basis der gegebenen Werte Leckrate (Q_L= 0,60 ml/min), dem Volumen (V= 100 ml) und des angenommenen Athosphärendruck (p= 100.000 Pa) wird ein Druckabfall von ca. 10 Pa/s erwartet.

Der Athosphärendruck wurde hierbei mit einem Durchschnittswert angenommen und liegt unter Normalbedingung (T= 0°C) bei ca. 1013,25 hPa (entspricht 101.325 Pa).

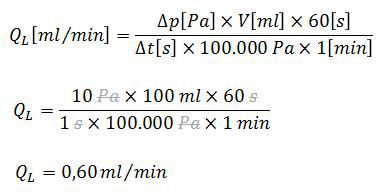

In dieser Beispielrechnung wird die zugrunde liegende Leckrate ermittelt.

Die Berechnung basiert auf einem mit einem Prüfgerät gemessenen Druckverlust von ca. 10 Pa/s und einem ermittelten Volumen von ca. 100 ml.

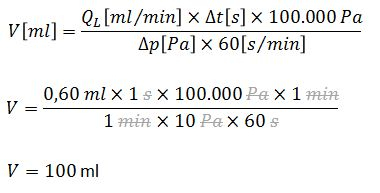

Mithilfe dieser Beispielrechnung wird das an ein Prüfgerät angeschlossene und mit Prüfluft beaufschlagte Baugruppenvolumen ermittelt. Basierend auf einer gemessenen Druckverlust von ca. 10 Pa/s und einer definierten Leckrate von ca. 0,60 ml/min kann von einem Baugruppenvolumen von ca. 100 ml ausgegangen werden.

Bis zu einer Höhe über den Meeresspiegel bis 100 km glit die neben stehende Formel.

Der Wert 'p(h)' ist der gesuchte Luftdruck in Abhängigkeit der Hhe 'h' über dem Meeresspiegel. Der Wert 'p₀' stellt den Normal-Luftdruck (1013,25 hPa) gemäß der DIN 1343 bei einer Temperatur von 0°C dar.

Mithilfe dieser barometrischen Höhenformel wurde unter 'Beschreibungen' eine Darstellung der Abhängigkeit aufgeführt.
